ショットブラスト、後処理


ショットブラスト(KSBシリーズ)
製 造会社
 新 東 工業　株式会社


項目＼モ デル KSB －0D1
 KSB －0D2
 KSB －0D3
最 大処理製品サイズ（mm） φ700×1400h φ1000×1500h φ1000×2000h
最 大吊荷重（kg） 200
 250
 250
総 使用電力量（kw） 8.8
 15.5
 15.5

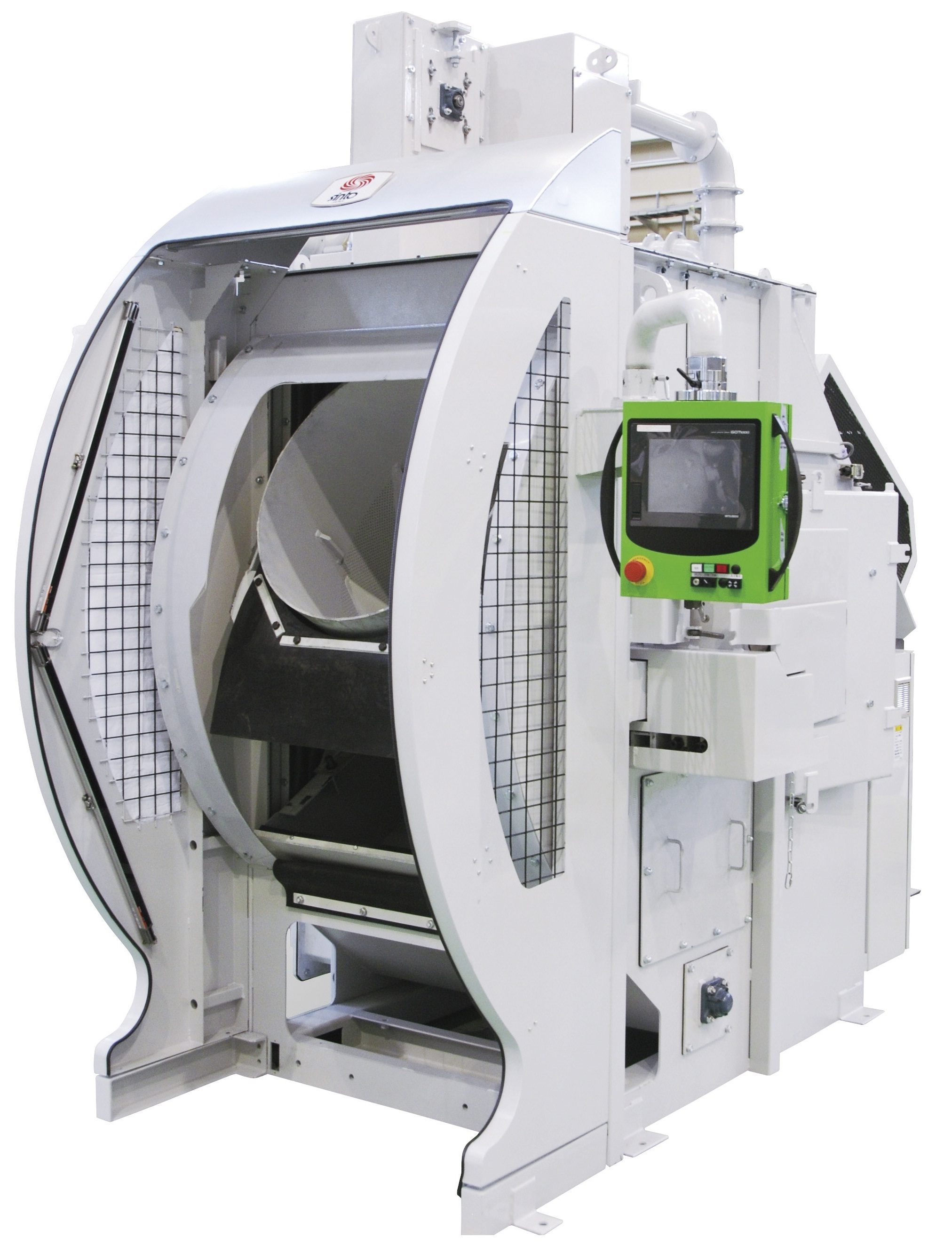

ドラム式 ショットブラスト(CNDシリーズ)
製 造会社
 新 東 工業　株式会社

ポ イント
・小物・薄物処理品の装置へのカミ込み防止
・ワーク混入防止（完全搬入・搬出）
・前後装置のライン化で完全自動化が可能
項目＼モ デル ＣＮＤ －１０Ｄ
 ＣＮＤ －Ⅰ
 ＣＮＤ －Ⅱ
処 理容量
 (Ｌ/ バッチ)
 60
 300
 600
(m3/ バッチ) 0.06
 0.3
 0.6
最 大処理重量（kg/バッチ） 150
 600
 1200
最 大製品重量（kg/個） 10
 35
 40
最 大製品長さ（mm/個） 200
 400
 550
総 使用電力量（kw） 11.95
 34.6
 43.3

H型鋼用ショッ トブラスト(KACシリーズ)
製 造会社
 新東工業　株式会社

項目＼モ デル KAC －２Ⅰ
 KAC －２ⅠS KAC －３H
処 理製品寸法(最大)
 H900×300mm H1000×300mm H1000×300mm
処 理製品寸法(最小) 長さ 900mm 長さ 900mm 長さ 600mm
投 射装置
 D10型
3.7kW×4台		 D10型
3.7kW×4台		 D10型
7.5kW×4台
送 りスピード
 0.5～5.0m/min.
任意設定可		 0.5～5.0m/min.
任意設定可		 0.5～5.0m/min.
任意設定可
総 使用電力
 23.15kW 28.35kW 71.85kW
機 体寸法
 2610W×4750L
×3610Hmm		 2610W×4750L
×4210Hmm		 2560W×5500L
×3590Hmm

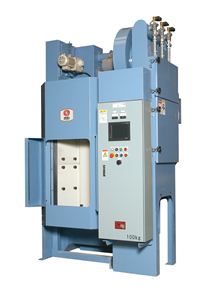

ハンガー式 ショットブラスト(SHBXシリーズ)
製 造会社
 新 東工業　株式会社

ポ イント
・割れ・欠け・打痕を解消
・集塵機内蔵のコンパクトマシン（ＳＨＢＸ－Ｉ)
・治具を使用することにより多数個処理が可能
項目＼モ デル ＳＨＢＸ －Ｉ ＳＨＢ －ＩＩ ＳＨＢ －０Ｃ ＳＨＢ －０Ｄ
最 大製品寸法 （mm） φ300×600h φ400×750h φ500×750h φ700×900h
最 大積載重量 （kg） 50
 50
 100
 100
総 使用電力量 （kw） 18.65
 18.65
 20.8
 27.8

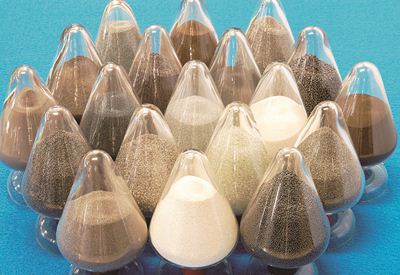

投射材


材　質 種　類 特徴及び 用途
金属系 鉄系 スチールショット 衝撃に強く、長寿命で消費量が少なくコストが安価です。
スチールグリット スチールショットに比べ研掃力をアップさせたものです。
マイクロショット 微細粒スチールショットです。消耗が少なく小物鉄製品のバリ取 り、ディスケール、ピーニング加工に最適です。
ピーニングショット ショットピーニング専用のスチールショットです。各種製品のショ トピーニングに最適です。
ＳＢ超硬ショット 省エネルギーで高いピーニング効果が得られ、高硬度ワーク化への 対応が可能です。長寿命でコストパフォーマンスに優れています。ワークの最表面に最大圧縮残留応力を付与できます。
非鉄系 ブライトショット(亜鉛系) 安全性を追求したZn系投射材です。爆発感度はアルミの1/10 以下です。比重もアルミの2.5倍と大きく、バリ取り能力にも優れています。
ステンレスショット 厚肉物のバリ取り、梨地仕上げに適し、白い仕上げ面が得られま す。
アルミカットワイヤー 硬さが高く、鋭いエッジがあるため研削力に優れ、梨地状の仕上げ 面が得られます。
アモルファス合金  アモビーズ  アモルファス合金製投射材で、高硬度でありながら長寿命を実現す るなど、画期的なショットピーニング用投射材です。
ガラス系 ガラスビーズ 加工物のクリーニング加工、光沢仕上げ、 金型のクリーニング、精密加工品のバリ取りに最適です。又、ガラスパウダーはガラスビーズを破砕したものです。
ガラスパウダー
セラミック系 アランダム 研削力に優れ、鋼製品、特殊合金等高い硬さの加工物のスチール除 去、梨地仕上げに適しています。
カーボランダム 炭化ケイ素系の投射材です。
セラミックビーズ セラミックス系の投射材です。
樹 脂 系 ナイロンショット ソフトな衝 撃で、プラスチック製品のバリ取りに最適です。ポリカーボネイトの方がナイロンショットよりやや硬度が高い
ポリカーボネイト
メラミン メラミン樹 脂及びユリアは、樹脂を破砕したもので、研掃力に優れています。メラミン樹脂の方が硬度が高い。
ユリア
植 物 系 クルミショット 植物系のた め、人や環境に優しくソフトな仕上げに適しています。プラスチック製品のバリ取りに適しています。
アプリコット
ピーチ

■ メール問合せへ  ↑このページのトップ へ

その他各機種取り揃えておりますので御相談下さい。
